Magnes uniwersalny do wszystkich ładownic DAA Universal Magnet Kit (104181)

Magnes uniwersalny do ładownic DAA Universal Magnet Kit (104181)

Szukasz sposobu na rozbudowanie ładownicy DAA o dodatkowy magnetyczny punkt odkładania magazynka? DAA Universal Magnet Kit (104181) to uniwersalny zestaw montażowy wyposażony w mocny magnes N52 o średnicy 48mm, przygotowany do instalacji na przedniej części wielu modeli ładownic magazynkowych Double Alpha Academy.

W komplecie znajdują się różne śruby i podkładki, dzięki czemu jeden zestaw można dopasować do kilku konstrukcji ładownic DAA. Poszczególne modele wymagają odmiennego sposobu montażu, dlatego nie wszystkie elementy zestawu są wykorzystywane jednocześnie.

Universal Magnet Kit współpracuje m.in. z ładownicami DAA X-Ray Aluminium, X-Ray Polymer, Racer Gen-2, XiP, Racer Gen-1, Alpha-XI, Alpha-X oraz Race Master. Wyjątkiem jest montaż magnesu po zewnętrznej stronie Single Stack Racer Pouch, który wymaga dedykowanego zestawu z odpowiednią nakrętką.

Najważniejsze cechy DAA Universal Magnet Kit

• uniwersalny zestaw magnetyczny do ładownic DAA,
• mocny magnes klasy N52,
• średnica magnesu 48mm,
• przeznaczony do montażu na przedniej części ładownicy,
• pozwala szybko odkładać kompatybilne stalowe magazynki na magnes,
• kilka rodzajów śrub montażowych w zestawie,
• podkładka gumowa ograniczająca obracanie magnesu,
• podkładka stalowa stosowana w wybranych ładownicach polimerowych,
• możliwość dopasowania sposobu montażu do konkretnego modelu ładownicy,
• kompatybilność z wieloma generacjami ładownic DAA,
• kod produktu 104181.

Magnes N52 o średnicy 48mm

Centralnym elementem zestawu jest magnes N52 o średnicy 48mm.

Klasa N52 oznacza materiał magnetyczny o wysokiej sile działania, dzięki czemu magnes dobrze sprawdza się jako dodatkowy punkt odkładania stalowego magazynka.

Rozwiązanie jest szczególnie praktyczne podczas konkurencji dynamicznych, gdy potrzebne jest szybkie odłożenie lub pobranie dodatkowego magazynka bez wkładania go do klasycznej ładownicy.

Jeden zestaw do różnych ładownic DAA

DAA przygotowało Universal Magnet Kit tak, aby umożliwić montaż magnesu na różnych konstrukcjach swoich ładownic.

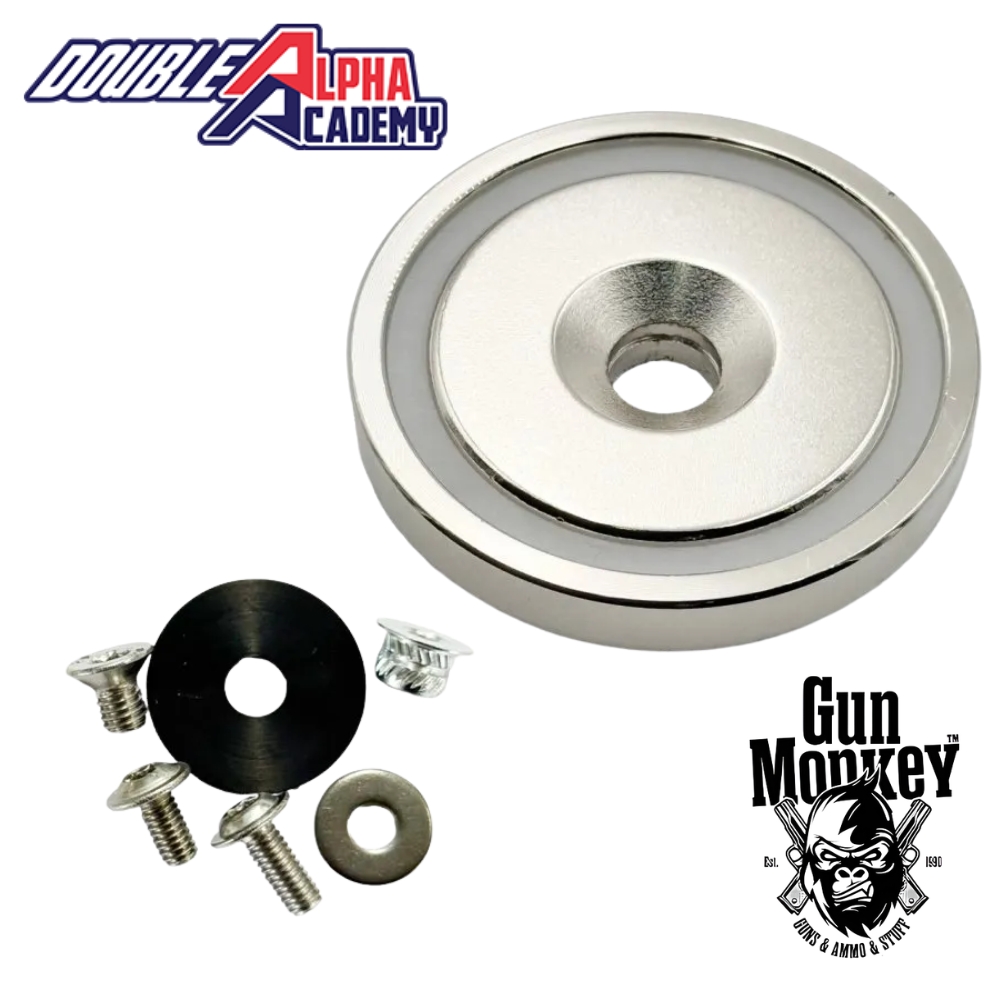

W komplecie znajdują się:

• magnes N52 48mm,
• gumowa podkładka 22x2mm,
• stalowa podkładka 12x0,8mm,
• śruba stożkowa M5x10mm,
• śruba z płaskim łbem i szeroką flanszą M4x8mm,
• śruba z płaskim łbem i szeroką flanszą M4x10mm.

W zależności od modelu ładownicy wykorzystuje się tylko wybrane elementy zestawu.

Montaż do DAA X-Ray Aluminium

W aluminiowych ładownicach DAA X-Ray do mocowania magnesu stosowana jest śruba M4.

W zależności od konkretnej konfiguracji można użyć wariantu 8mm lub10mm. Pomiędzy korpusem ładownicy a magnesem należy umieścić gumową podkładkę, która pomaga ustabilizować połączenie.

Śruby nie należy dokręcać nadmiernie. W razie potrzeby producent dopuszcza zastosowanie niewielkiej ilości środka zabezpieczającego gwint.

Montaż do X-Ray Polymer i Racer Gen-2

W przypadku polimerowych ładownic DAA X-Ray Polymer oraz Racer Gen-2 również stosowana jest śruba M4 o odpowiedniej długości.

Pomiędzy korpusem ładownicy a magnesem należy jednak zastosować stalową podkładkę 12x0,8mm.

Podkładka pomaga rozłożyć obciążenie i ograniczyć ryzyko wyciągania elementu montażowego z polimerowego korpusu przy zbyt dużej sile dokręcania.

Montaż do DAA XiP i Racer Gen-1

Starsze ładownice DAA XiP oraz Racer Gen-1 mogą nie posiadać fabrycznie przygotowanego otworu montażowego.

W takim przypadku producent przewiduje wykonanie centralnego otworu o średnicy 6,7–6,9mm, umieszczonego 14mm od dolnej krawędzi ładownicy.

Możliwe jest również wykorzystanie otworu 6,5mm, jednak pasowanie będzie wtedy ciaśniejsze.

Po przygotowaniu otworu magnes montuje się zgodnie z konstrukcją ładownicy, z wykorzystaniem odpowiedniego mocowania gwintowanego. Po wstępnym osadzeniu należy zastosować gumową podkładkę pomiędzy korpusem a magnesem, która ogranicza obracanie się elementu i zmniejsza obciążenie tworzywa.

Alpha-XI, Alpha-X i Race Master

Zestaw może być również stosowany z aluminiowymi ładownicami:

• DAA Alpha-XI,
• DAA Alpha-X,
• DAA Race Master.

W tej grupie producent przewiduje mocowanie śrubą M5 oraz zastosowanie gumowej podkładki pomiędzy korpusem ładownicy a magnesem.

W dostarczonych danych występuje rozbieżność dotycząca długości śruby M5: lista elementów zestawu wskazuje M5x10mm, natomiast instrukcja montażu dla Alpha-XI/Alpha-X/Race Master podaje M5x8mm. Dlatego przed montażem warto dobrać długość śruby do konkretnego modelu ładownicy i sprawdzić aktualną instrukcję producenta.

Nie dokręcaj zbyt mocno

DAA kilkukrotnie zaznacza, aby podczas montażu nie dokręcać śruby z nadmierną siłą.

Ma to szczególne znaczenie w przypadku ładownic wykonanych z tworzywa, gdzie zbyt mocne dokręcenie może nadmiernie obciążyć punkt mocowania.

Opcjonalnie na gwint można nanieść niewielką ilość preparatu zabezpieczającego, np. Loctite odpowiedniego do danego zastosowania.

Ważny wyjątek – Single Stack Racer Pouch

Universal Magnet Kit nie zawiera nakrętki zapadkowej wymaganej do montażu magnesu na zewnętrznej stronie ładownicy DAA Single Stack Racer Pouch.

Do takiej konfiguracji należy wykorzystać dedykowany zestaw przeznaczony do Single Stack Racer.

Kompatybilność zależy również od magazynka

Magnes działa bezpośrednio na materiały ferromagnetyczne, dlatego skuteczność mocowania zależy także od konstrukcji magazynka.

Najlepiej współpracuje ze stalowymi magazynkami lub magazynkami posiadającymi odpowiednią stalową powierzchnię, do której magnes może się przyciągnąć.

Zdjęcia mają charakter poglądowy.
